قانون مور: الفكرة التي رسمت ملامح عالم التكنولوجيا لعقود

في عام 1965، نشر مهندس يعمل في شركة فيرتشايلد سيميكونداكتور ملاحظةً من صفحة واحدة في مجلة متخصصة، لم يتوقع أحد أن تتحول إلى قانون غير مكتوب يحكم صناعة بأكملها لأكثر من نصف قرن. الرجل كان غوردون مور، والملاحظة كانت بسيطة بشكل مخادع: عدد الترانزستورات على الشريحة الإلكترونية يتضاعف كل عامين تقريباً، مع انخفاض متزامن في التكلفة. لم يكن هذا قانوناً فيزيائياً كقانون نيوتن، بل كان توقعاً تحوّل إلى نبوءة تحقق ذاتها.

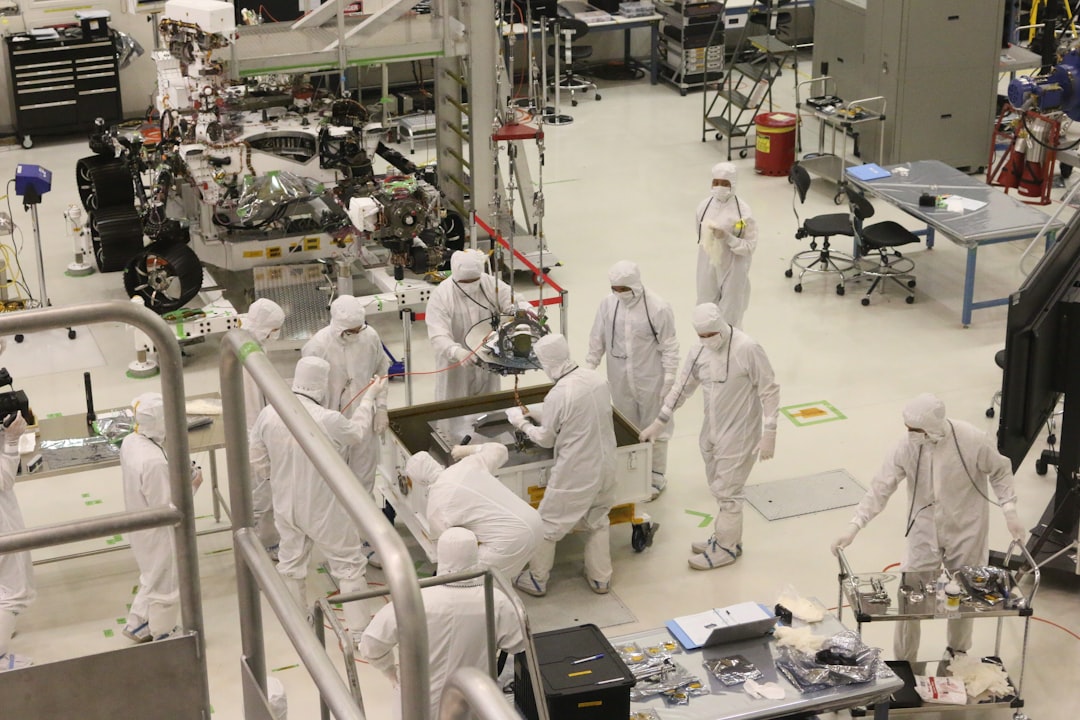

Semiconductor fabrication facility clean room workers
Photo by Laurel and Michael Evans on Unsplash

ما هو قانون مور بالضبط؟

الصياغة الأصلية والتطور

الصياغة الأولى لمور كانت تتحدث عن تضاعف كل عام، ثم عدّلها عام 1975 لتصبح كل عامين. هذا التمييز مهم لأن كثيراً من المصادر تخلط بين الصيغتين. الفكرة الجوهرية ليست فقط 'الأداء يتحسن'، بل إن هذا التحسن يسير بوتيرة أسية منتظمة يمكن التخطيط حولها.

الترانزستور هو الوحدة الأساسية في أي معالج حديث، وهو في جوهره مفتاح إلكتروني صغير يمكنه التبديل بين الحالتين صفر وواحد. كلما صغر الترانزستور، أمكن حشر عدد أكبر منه في المساحة ذاتها، وهذا يعني قدرة حسابية أعلى مع استهلاك طاقة أقل. في السبعينيات كانت الشريحة تحمل آلاف الترانزستورات، أما اليوم فالأرقام تتجاوز المئة مليار على شريحة واحدة.

ما جعل هذا القانون استثنائياً هو أنه لم يكن مجرد وصف لما يحدث، بل أصبح هدفاً تسعى إليه الشركات بوعي. مهندسو إنتل وسامسونج وتي إس إم سي كانوا يخططون دورات إنتاجهم بناءً على هذا الجدول الزمني، مما جعل القانون يحقق نفسه بنفسه.

لماذا 'قانون' وليس 'ملاحظة'؟

التسمية نفسها مثيرة للجدل. كارفر ميد، عالم الحاسوب الشهير، هو من أطلق عليها اسم 'قانون مور' في السبعينيات، وعلق الاسم رغم أن مور نفسه كان يفضل مصطلح 'ملاحظة'. الفرق ليس لغوياً فحسب: القانون الفيزيائي لا يُكسر، أما هذه الملاحظة فهي رهينة بالإمكانيات الهندسية والاقتصادية.

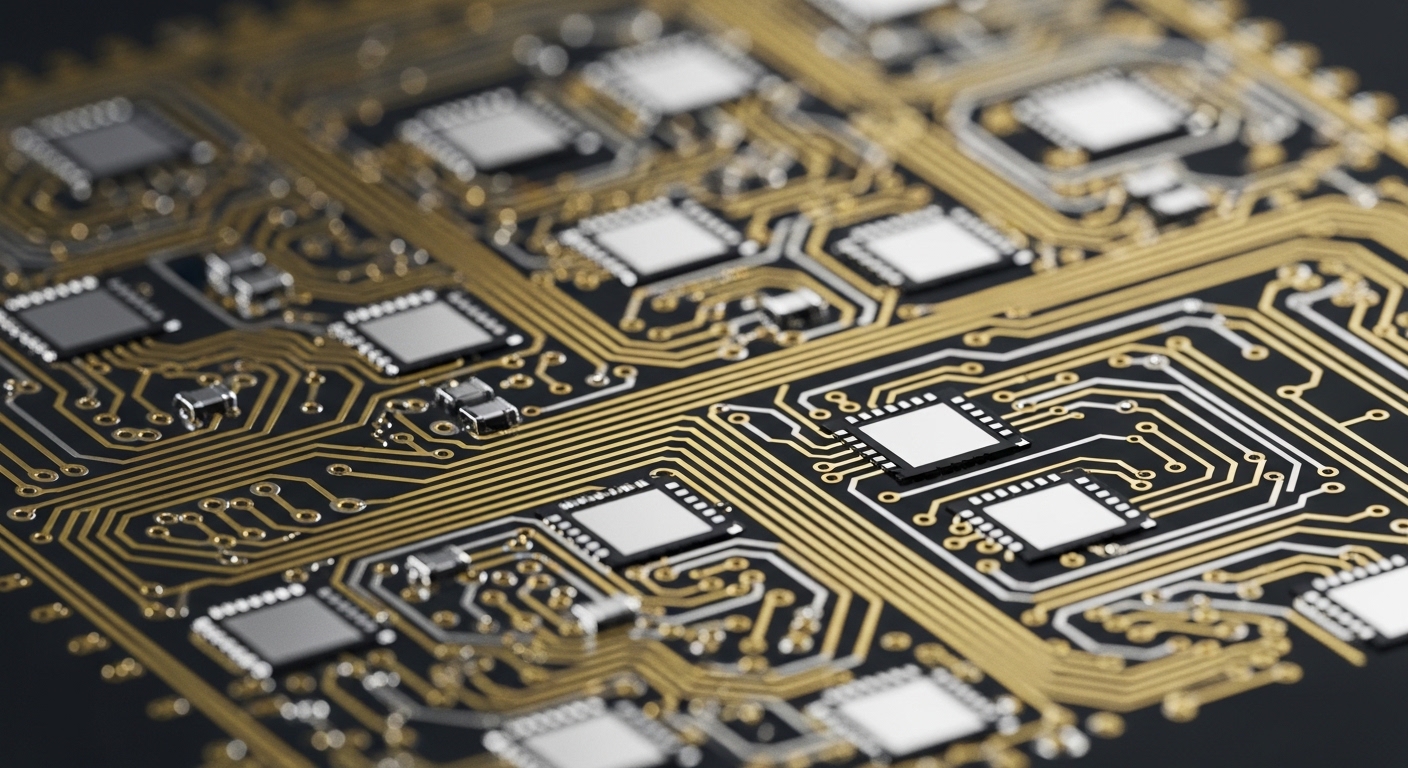

Silicon microchip transistor circuits extreme close-up
AI Generated · Google Imagen

كيف يعمل قانون مور من الناحية الهندسية؟

تقليص الأبعاد: الحد الفاصل بين الممكن والمستحيل

تصنيع الترانزستورات يعتمد على عملية تسمى الطباعة الضوئية الدقيقة، حيث يُستخدم الضوء لنقش أنماط دقيقة على صفائح السيليكون. كلما قصر طول موجة الضوء المستخدم، كلما أمكن نقش تفاصيل أصغر. هذا هو السبب في أن شركات تصنيع الرقائق انتقلت من الأشعة فوق البنفسجية إلى ما يُعرف بالأشعة فوق البنفسجية القصوى جداً، أو EUV، وهي تقنية استغرق تطويرها عقوداً وتكلف آلات تصنيعها ما يزيد على مئة مليون دولار للوحدة الواحدة.

الأبعاد الحالية للترانزستورات تُقاس بالنانومتر، وللتصور: شعرة الإنسان يبلغ عرضها نحو ثمانين ألف نانومتر. الترانزستورات في أحدث الرقائق تصل إلى أبعاد أقل من خمسة نانومترات. عند هذا الحجم، تبدأ قوانين فيزياء الكم في التدخل، وتصبح الإلكترونات تتصرف بطرق غير متوقعة.

عندما يصغر الترانزستور إلى حجم بضعة ذرات، لا تعود فيزياء نيوتن كافية لوصف سلوكه — وهذا هو الحد الذي يواجهه المهندسون اليوم.

تكلفة التقدم: الاقتصاد خلف القانون

جانب يغفله كثيرون هو أن قانون مور يتضمن بُعداً اقتصادياً لا يقل أهمية عن البُعد التقني. التكلفة لكل ترانزستور انخفضت بشكل مذهل على مدى عقود، مما جعل الحوسبة في متناول الجميع. هذا الانخفاض في التكلفة هو ما حوّل الحاسوب من جهاز يملأ غرفة ويكلف ثروة إلى شريحة في ساعة رسغ.

لكن هذه المعادلة بدأت تتغير. تكلفة بناء مصنع رقائق جديد قادر على إنتاج أحدث الأجيال تتجاوز عشرين مليار دولار، وهذا الرقم يرتفع مع كل جيل. عدد الشركات القادرة على الاستمرار في هذا السباق تقلص إلى ثلاث أو أربع شركات عالمية فقط.

Transistor count exponential growth diagram over decades
AI Generated · Google Imagen

أين يظهر قانون مور في حياتنا اليومية؟

من الهاتف في جيبك إلى الذكاء الاصطناعي

الهاتف الذكي الذي تحمله اليوم يمتلك قدرة حسابية تفوق بمراحل ما كانت تمتلكه وكالة ناسا حين أرسلت أبولو إلى القمر. هذا ليس مبالغة شعرية، بل حقيقة موثقة. الفضل في ذلك يعود بشكل مباشر إلى أربعة عقود من تطبيق قانون مور.

الذكاء الاصطناعي الذي يُحدث ضجة اليوم لم يكن ممكناً تقنياً قبل عشر سنوات، ليس لأن الخوارزميات لم تكن موجودة، بل لأن الأجهزة لم تكن قادرة على تشغيلها بكفاءة. نماذج اللغة الكبيرة تحتاج إلى معالجة كميات هائلة من البيانات، وهذا ممكن الآن بسبب تراكم عقود من التقدم الذي وصفه قانون مور.

مثال ملموس: وحدات معالجة الرسوميات

شركة إنفيديا مثال صارخ. رقائق الرسوميات التي صممتها في الأصل لألعاب الفيديو أصبحت العمود الفقري لتدريب نماذج الذكاء الاصطناعي، لأنها تحتوي على آلاف النوى الحسابية الصغيرة التي تعمل بالتوازي. هذا التصميم أصبح ممكناً لأن قانون مور أتاح حشر هذا الكم من الترانزستورات في مساحة معقولة.

(رأي: ما يثير الدهشة حقاً ليس التقدم التقني في حد ذاته، بل أن صناعة بأكملها قررت طوعاً أن تلتزم بجدول زمني رسمه رجل واحد في ملاحظة من صفحة واحدة. هذا النوع من الإجماع غير المعلن نادر في تاريخ العلوم التطبيقية.)

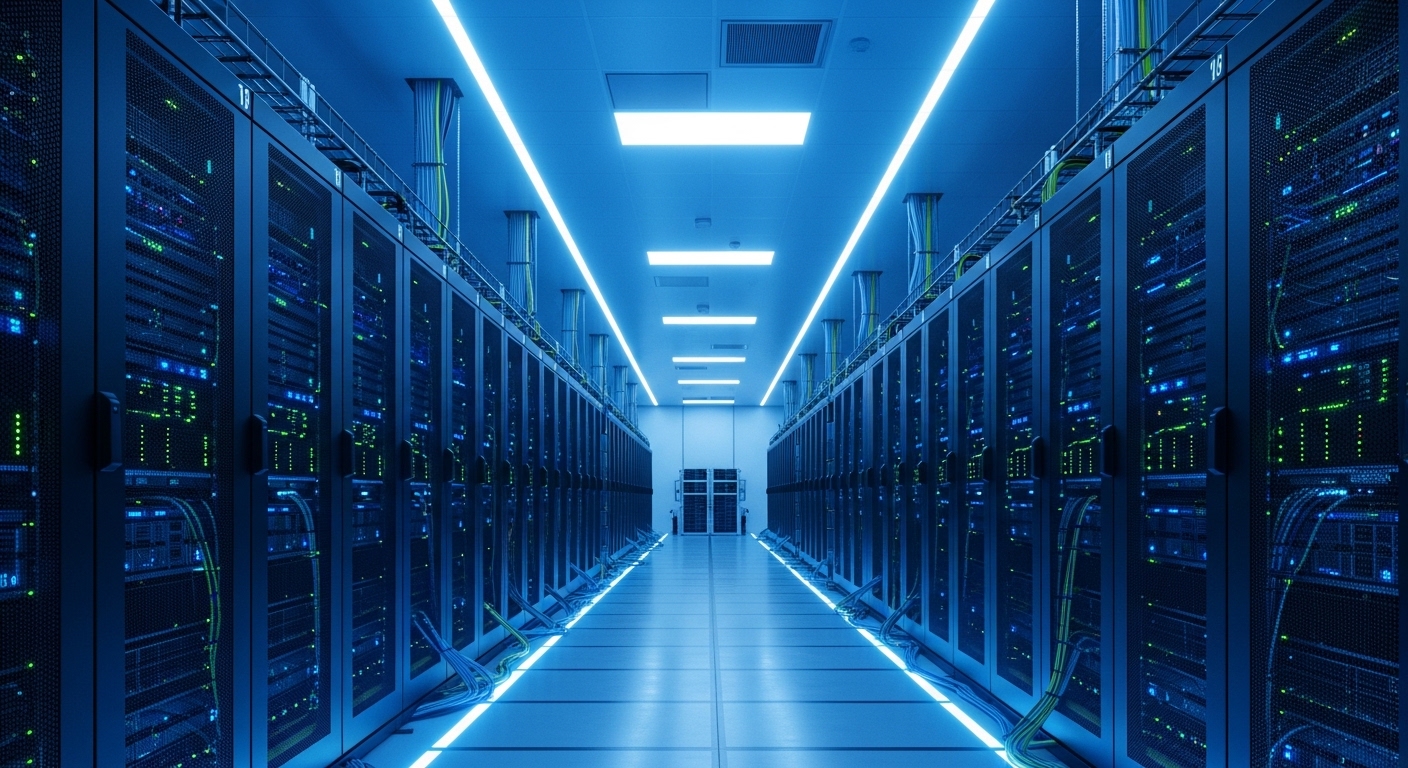

Modern data center server racks blue lighting
AI Generated · Google Imagen

هل مات قانون مور؟ ما الذي يحدث فعلاً؟

الحدود الفيزيائية التي لا تفاوض فيها

الإجابة القصيرة: قانون مور بصيغته الكلاسيكية يتباطأ، لكنه لم يمت تماماً. التضاعف كل عامين أصبح أقرب إلى كل ثلاث أو أربع سنوات في أفضل الأحوال. السبب الجوهري هو أننا اقتربنا من حدود فيزيائية حقيقية: لا يمكنك تصغير الترانزستور إلى ما هو أصغر من بضع ذرات.

ظاهرة النفق الكمي هي أحد هذه الحدود. عندما تصبح جدران الترانزستور رقيقة جداً، تستطيع الإلكترونات 'النفاذ' عبرها حتى حين يكون المفتاح في وضع الإغلاق، مما يسبب تسرباً في التيار وأخطاء في الحسابات. هذا ليس مشكلة هندسية يمكن حلها بمزيد من الدقة، بل قيد تفرضه ميكانيكا الكم.

التضاعف الأسي لا يمكنه الاستمرار إلى الأبد في عالم مادي محدود — والسؤال الحقيقي ليس 'متى ينتهي؟' بل 'ماذا يحل محله؟'

البدائل التي يراهن عليها المهندسون

الصناعة لم تستسلم. هناك عدة مسارات يجري استكشافها بجدية. أولها التكديس ثلاثي الأبعاد، حيث تُكدَّس طبقات متعددة من الرقائق فوق بعضها بدلاً من التوسع الأفقي. ثانيها الحوسبة الكمية، التي تعتمد على مبادئ فيزيائية مختلفة كلياً. ثالثها تصاميم معمارية متخصصة مثل رقائق الذكاء الاصطناعي التي تُحسَّن لمهام بعينها بدلاً من أن تكون متعددة الأغراض.

التكديس ثلاثي الأبعاد تحديداً يبدو الأكثر قرباً من التطبيق الواسع. بعض الرقائق الحديثة تستخدم هذا النهج بالفعل في وحدات الذاكرة، وتوسيعه ليشمل المعالجات الرئيسية هو أحد الرهانات الكبرى للسنوات القادمة.

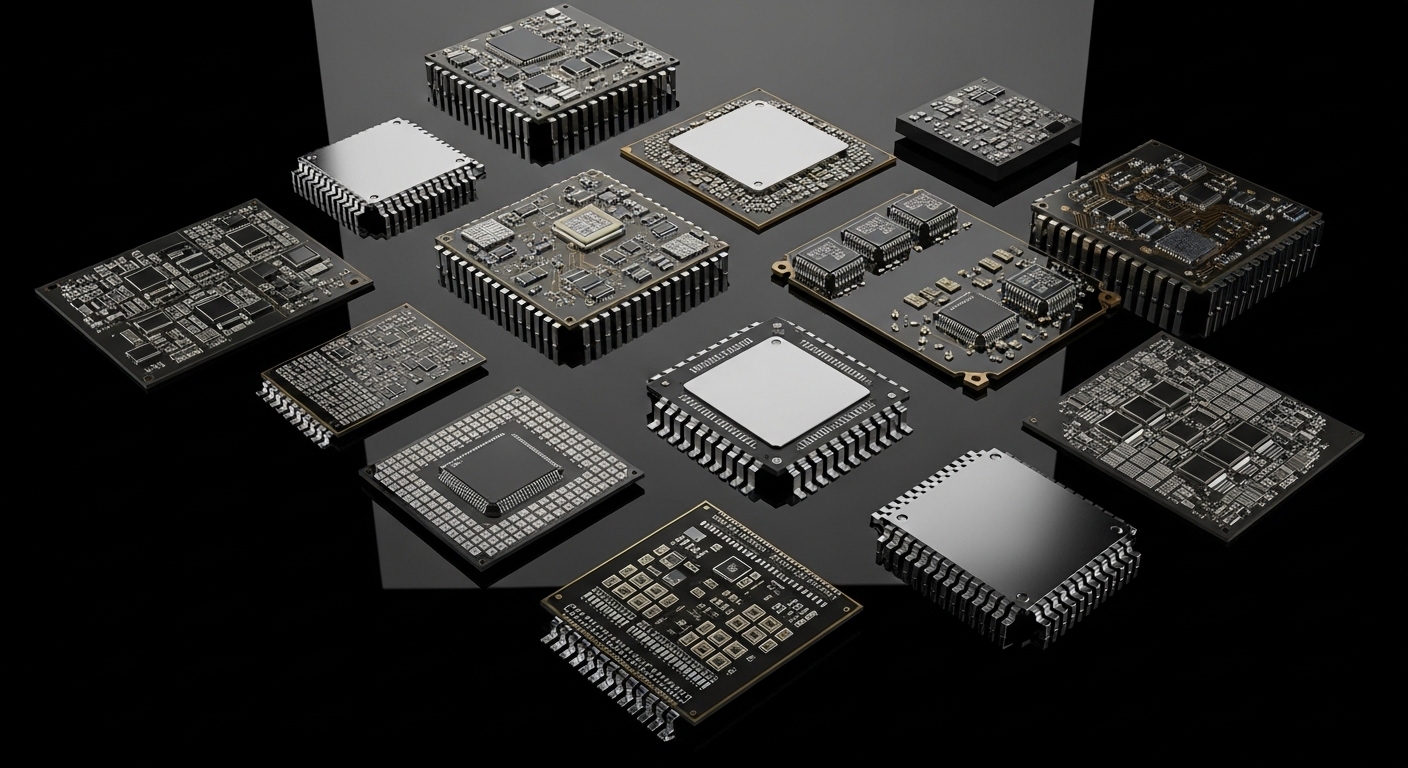

Multiple semiconductor chips overhead view reflective surface
AI Generated · Google Imagen

الأسئلة الشائعة

هل قانون مور ينطبق على الذاكرة والتخزين أيضاً؟

نعم، لكن بصيغ مختلفة. للذاكرة العشوائية RAM والتخزين الصلب SSD قوانين مشابهة تصف تحسن الكثافة والتكلفة مع الوقت. قانون كريدر مثلاً يصف تضاعف سعة التخزين، وقانون نيلسن يصف تحسن سرعات الشبكات. قانون مور كان الأشهر لأنه يتعلق بالمعالجات التي تُعد قلب كل جهاز.

لماذا لا تستطيع الشركات ببساطة تصنيع رقائق أكبر حجماً بدلاً من تصغير الترانزستورات؟

يمكنها ذلك، وهذا ما يحدث فعلاً في بعض التطبيقات. لكن الحجم الأكبر يعني مسافات أطول تقطعها الإشارات الكهربائية، مما يبطئ الأداء ويزيد استهلاك الطاقة. كما أن تكلفة الإنتاج ترتفع بشكل غير خطي مع زيادة الحجم بسبب معدلات العيوب في التصنيع. التصغير يحل هذه المشكلات الثلاث دفعة واحدة.

هل يمكن أن يعود قانون مور إلى وتيرته الأصلية؟

تحقيق الوتيرة الأصلية بالأساليب التقليدية يبدو مستبعداً. لكن إذا نظرنا إلى 'قانون مور' بمعناه الأشمل، أي تضاعف الأداء الحسابي المتاح مقابل الدولار، فقد يستمر من خلال مسارات مختلفة كالتكديس ثلاثي الأبعاد والتخصص المعماري. الوتيرة ستكون مختلفة، والآليات ستكون مختلفة، لكن الاتجاه العام قد يستمر.

ما يبقى بعد كل هذا هو سؤال أعمق من التقنية: حين يتوقف قانون مور نهائياً، ماذا يعني ذلك لمسيرة التقدم التكنولوجي التي اعتدنا أن نأخذها كمسلّمة؟ الأجيال التي نشأت في عالم يتضاعف فيه الأداء كل بضع سنوات لم تختبر قط عالماً يسير فيه التقدم بخطى خطية بطيئة. ربما يكون التباطؤ القادم تحدياً للمهندسين، لكنه سيكون صدمة ثقافية لصناعة بأكملها اعتقدت أن الأسي هو الوضع الطبيعي.

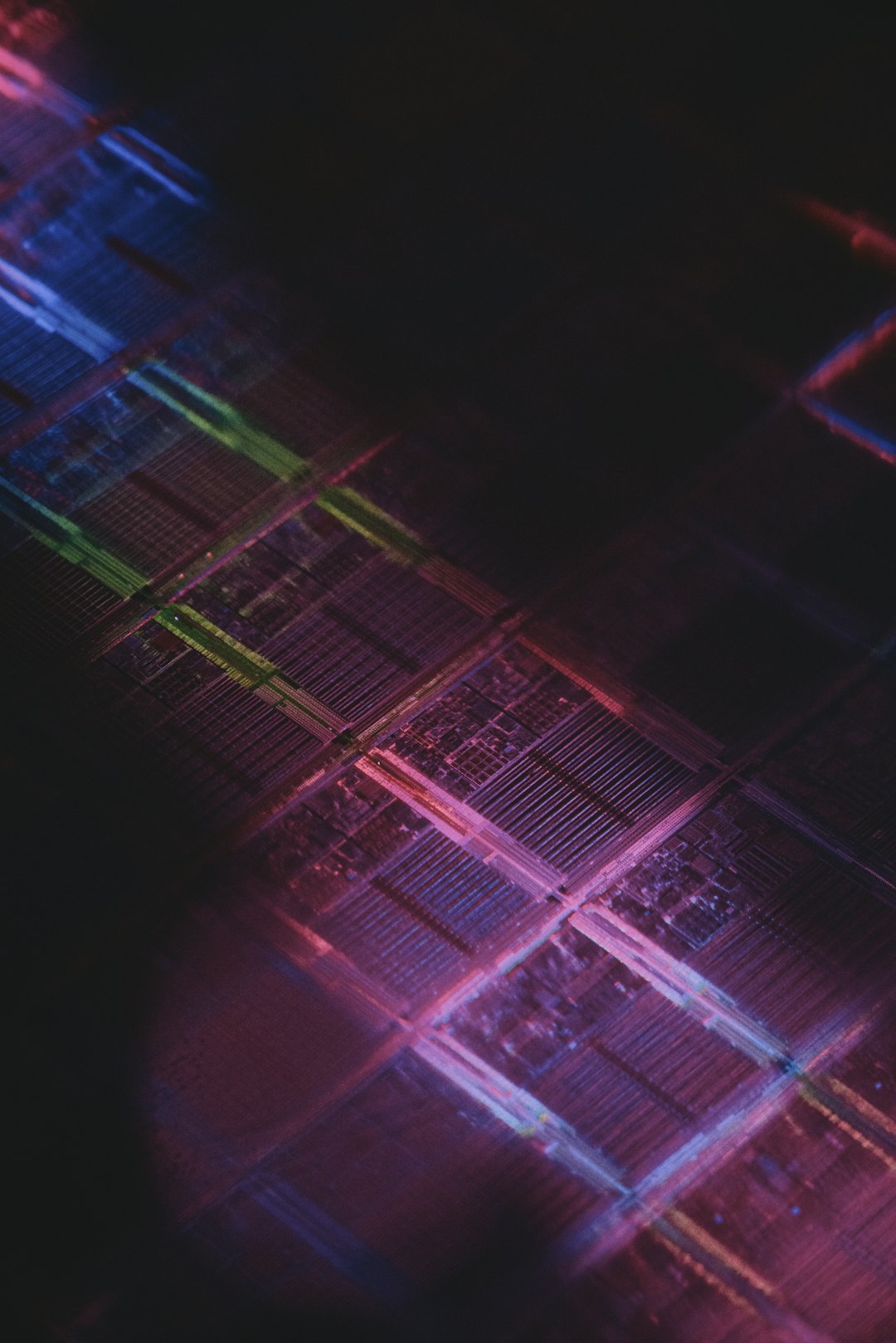

Glowing microprocessor chip dramatic side lighting
Photo by Jason Leung on Unsplash
